У світі штампування та формування пуансон є одним із найважливіших, але часто забутих компонентів. Як частина, яка безпосередньо контактує з матеріалом, щоб відокремити або пластично деформувати його,стандартний пуансон для формиПродуктивність безпосередньо визначає якість продукції, ефективність виробництва та витрати на інструменти. Незалежно від того, чи використовуєте ви високошвидкісну лінію штампування чи операцію точного формування, розуміння практичних аспектів стандартних штампів — від вибору матеріалу до дисципліни обслуговування — має важливе значення для оптимізації виробничого процесу.
Стандартний прес-форма, також відомий як пуансон-штифт, штампувальний пуансон або просто пуансон, — це металевий компонент, встановлений у штампі для штампування, який виконує безперервні операції штампування, штампування або формування. Він працює в поєднанні з матрицею, щоб відокремити або сформувати матеріал заготовки в бажаний продукт або напівфабрикат.
Стандартні перфоратори мають різні конфігурації, щоб відповідати різним застосуванням. Поширені типи включають стандартні пуансони Т-типу, стандартні пуансони B-типу, керовані пуансони, пуансони під матрицю та формувальні пуансони. Що робить перфоратор «стандартним», так це те, що його розміри та характеристики відповідають встановленим міжнародним стандартам, таким як ISO, DIN, JIS, HASCO, DME або MISUMI, забезпечуючи взаємозамінність і передбачувану продуктивність.
Вибір матеріалу пуансона безпосередньо впливає на термін служби інструменту, зносостійкість і вартість. Ось найпоширеніші матеріали:
| матеріал | Ключові властивості | Типове застосування |
|---|---|---|
| Легована інструментальна сталь | Хороша зносостійкість, економічно вигідний | Загальне штампування, матеріали низької та середньої міцності |
| Швидкорізальна сталь | Висока твердість, термостійкість, ідеально підходить для високошвидкісного штампування | Висока швидкість виробництва, більш тонкі матеріали |
| Карбід вольфраму | Надзвичайно висока твердість, відмінна зносостійкість | Масове виробництво, абразивні матеріали, великі ударні навантаження |
| Сталі порошкової металургії | Однорідна структура, чудова міцність і зносостійкість | Вимогливі програми, довготривале виробництво |
Щоб продовжити термін служби пуансона, часто застосовують обробку поверхні:

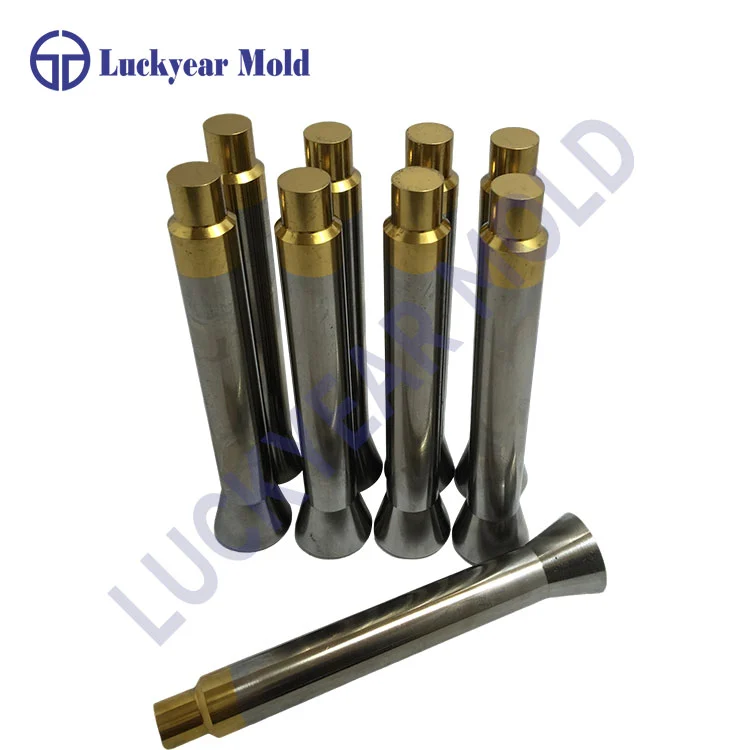

TiN – золотого кольору, забезпечує відмінну зносостійкістьСтандартні пуансони виготовляються з жорсткими допусками. Якісний стандартний удар зазвичай забезпечує:
Допуск на діаметр: ±0,001 мм до ±0,002 мм
Концентричність: в межах 0,002 мм
Округлість: в межах 0,003 мм
Шорсткість поверхні: Ra від 0,04 до Ra 0,4
Вибір має ґрунтуватися на конкретних вимогах вашої програми. Враховуйте ці фактори:
Матеріал пуансона повинен відповідати матеріалу заготовки. Для м’яких матеріалів, таких як алюміній або м’яка сталь, може бути достатньо легованої інструментальної сталі. Для нержавіючої сталі або високоміцних сплавів рекомендується використовувати швидкорізальну сталь або карбід.
Стандартні пуансони повинні відповідати визнаним стандартам взаємозамінності:
ISO 8020 – Міжнародний стандарт для пуансонівЗверніть увагу на діаметр робочої секції, розміри монтажної секції та загальну довжину. Вони мають відповідати специфікаціям набору матриць.
Відповідність між пуансоном і матрицею є вирішальним фактором якості штампування. Належний зазор забезпечує чисте зрізання, мінімізує утворення задирок і продовжує термін служби інструменту.
| оформлення | Ефект |
|---|---|
| Занадто великий | Великі задирки, грубі зрізані краї, деформація матеріалу |
| Занадто малий | Надмірний знос інструменту, збільшення тоннажу, ризик поломки пуансона |
| Оптимальний | Чисте зрізання, мінімум задирок, збалансований термін служби інструменту |
Загалом діаметр пуансона має бути трохи меншим за отвір матриці, щоб забезпечити належний зазор. Досягнення та підтримання такої відповідності вимагає точного виготовлення та регулярного моніторингу.
Правильна установка гарантує, що перфоратор працює за проектом:
Перевірте вирівнювання: переконайтеся, що пуансон і матриця концентричні, щоб уникнути бокового навантаження.
Перевірте фіксацію: використовуйте правильний фіксатор і переконайтеся, що перфоратор надійно закріплений.
Підтвердити зазор: переконайтеся, що зазор від пуансона до матриці знаходиться в межах зазначеного діапазону.
Перевірте змащення: нанесіть відповідне змащення, щоб зменшити тертя та накопичення тепла.
Пуансони в основному виходять з ладу через два механізми: знос і руйнування.
| Режим відмови | Знаки | Профілактика |
|---|---|---|
| Зношення / заокруглення країв | Збільшення задирок, зменшення поверхні зрізу, збільшення тоннажу | Регулярний огляд, своєчасна перезаточка |
| Перелом / поломка | Раптова поломка, видимі тріщини | Уникайте перевантаження, зберігайте належний зазор, використовуйте правильний матеріал |
| Деформація / вигин | Постійне спотворення | Зменшити тоннаж; забезпечити належну твердість матеріалу |
Однією з найпоширеніших помилок у обслуговуванні перфоратора є очікування, поки на деталях з’являться видимі задирки, перш ніж діяти. До того моменту, коли задирки видно, край пуансона вже має значний радіус, і пошкодження накопичуються годинами.
Розглянемо цей реальний сценарій: якщо ви знімаєте пуансон для повторного загострення при мінімальному зносі, знімання буде невеликим. Але якщо ви чекаєте, доки задирки змусять вас діяти, знос може стати набагато значнішим. Очищення цієї кромки витрачає набагато більше ресурсу інструменту за один реактивний цикл, ніж було б втрачено через профілактичне обслуговування.
| Частота | завдання |
|---|---|
| Після кожного бігу | Очистіть поверхню перфоратора; видалити сміття та залишки мастила |
| Щодня | Перевірте, чи немає видимого зносу, округлення країв або тріщин |
| За кількістю циклів | Повторне підвищення різкості на основі кількості штрихів |
| Як потрібно | знімати задирок; нанести мастило; перевірте розміри |
Маленькі пуансони слід перевіряти частіше через вищий поверхневий тиск і швидше накопичення тепла. Більші удари можуть тривати до більших інтервалів у контрольованих умовах.
Видиме заокруглення країв
Збільшення необхідного тоннажу від базового рівня
Знижений відсоток зрізаної поверхні на штампованих деталях
Деталі нестабільної якості або відхилення розмірів
Стандартні прес-форми використовуються практично в усіх галузях виробництва:
| Промисловість | застосування |
|---|---|
| Автомобільний | Штампування панелей кузова, деталей шасі, деталей оздоблення |
| електроніка | Штампування з'єднувальних клем, свинцевих рамок, екрануючих банок |
| Медичний | Формування хірургічних інструментів, корпусів апаратів |
| Аерокосмічна | Прецизійне штампування елементів конструкції |
| Товари народного споживання | Панелі приладів, компоненти упаковки, фурнітура |
| Виготовлення прес-форм | Компоненти форм для лиття під тиском, деталі для лиття під тиском |
Практична цінність стандартного прес-форми виходить за межі його купівельної ціни. Розглянемо ці фактори вартості:
Початкова вартість. Високоякісні матеріали мають вищу початкову вартість, але довший термін служби.Економічна перевага — це не обов’язково найдешевший чи найдорожчий пуансон — це той, який забезпечує найнижчу загальну вартість штампованої деталі протягом повного життєвого циклу.
Theстандартний пуансон для формиможе бути невеликим компонентом у процесі штампування, але його вплив на продуктивність, якість і вартість величезний. Практичний успіх починається з вибору правильного матеріалу та конфігурації для вашого застосування, продовжується шляхом належного встановлення та управління зазорами, а завершується дисциплінованим обслуговуванням — не чекаючи видимої несправності, а діючи на основі виміряного зносу та кількості циклів. Коли ви підходите до своїх пуансонів з мисленням інженера-технолога, зосереджуючись на геометрії, матеріалознавстві та фізиці зношування, ви перетворюєте витратний матеріал на надійний виробничий актив.
