Стандартні виштовхувачіє основними компонентами систем лиття під тиском, відповідальними за точне та повторюване викидання формованих деталей із порожнини форми. У цій статті представлено структуроване та технічне дослідження стандартних виштовхувачів, зосереджуючись на стандартах розмірів, специфікаціях матеріалів, принципах роботи, сценаріях застосування та визнаних галуззю викликах. Мета полягає в тому, щоб прояснити, як ці компоненти функціонують у сучасних конструкціях прес-форм, одночасно вирішуючи загальні технічні питання, які піднімають інженери-інструменталісти, дизайнери прес-форм і спеціалісти з закупівель.

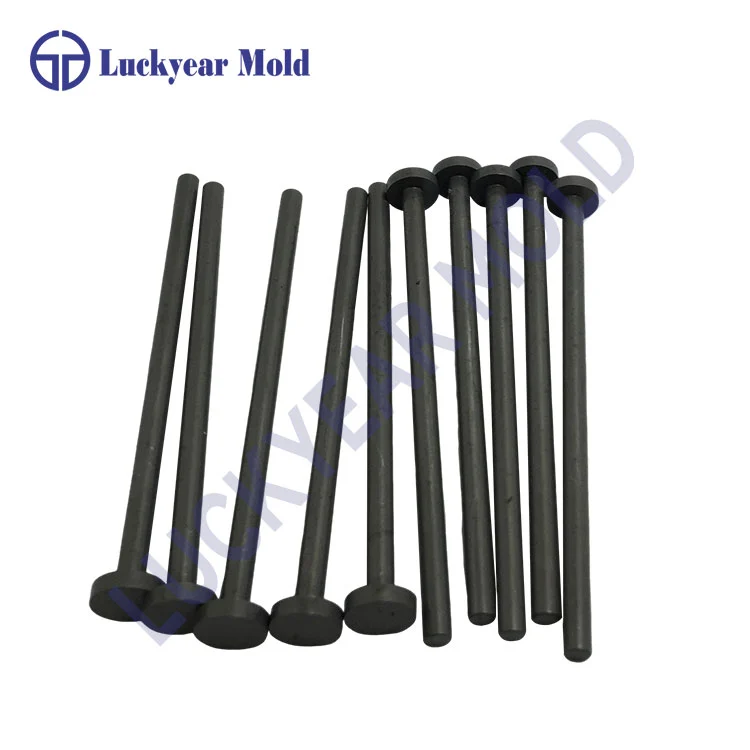

Стандартні виштовхувальні штифти — це прецизійні циліндричні компоненти, встановлені в прес-форми для механічного виштовхування формованих деталей із порожнини після етапу охолодження. Їх основна роль полягає в тому, щоб забезпечити послідовне виймання з форми без деформації, пошкодження поверхні або переривання виробництва. Ці штифти працюють у системі ежектора, синхронізуються з пластинами ежектора та зворотними штифтами для підтримки стабільності циклу.
У великосерійному виробництві надійність стандартних виштовхувачів напряму впливає на довговічність форм і ефективність виробництва. Неправильний вибір або невідповідність розмірів може призвести до нерівномірної сили виштовхування, злипання деталей або передчасного зносу форми. Таким чином, стандартні виштовхувачі виготовляються відповідно до міжнародно визнаних стандартів, таких як DIN, JIS та ISO, що забезпечує взаємозамінність і передбачувану продуктивність.
Ця стаття зосереджена на тому, як стандартні виштовхувачі розроблені, специфіковані та застосовані в різних сценаріях формування, наголошуючи на технічній ясності, а не на рекламних мовах.
Продуктивність стандартних виштовхувачів значною мірою залежить від точності розмірів, складу матеріалу та цілісності поверхні. Ці параметри суворо контролюються під час виробництва, щоб відповідати робочим вимогам сучасних машин для лиття під тиском.
| Параметр | Типовий діапазон | Технічні примітки |
|---|---|---|
| Діаметр | Ø1,0 мм – Ø25,0 мм | Точне шліфування для підтримки прямолінійності та підгонки |
| Довжина | До 1000 мм | Доступна спеціальна довжина залежно від глибини форми |
| матеріал | SKD61 / H13 / SKH51 | Вибрані за твердістю, міцністю та термостійкістю |
| Твердість | HRC 58–62 | Забезпечує стійкість до зношування і деформації |
| Оздоблення поверхні | Ra ≤ 0,2 мкм | Зменшує тертя та задирання під час роботи |
| Термічна обробка | Вакуумне загартування | Покращує стабільність розмірів |
Виробничі процеси зазвичай включають токарну обробку з ЧПК, безцентрове шліфування, вакуумну термообробку та додаткові покриття поверхні, такі як TiN або DLC. Ці процеси вибрано таким чином, щоб збалансувати твердість із міцністю серцевини, запобігаючи крихкому руйнуванню під час повторюваних циклів навантаження.
Стандартні виштовхувальні штифти застосовуються в широкому діапазоні операцій лиття під тиском, включаючи автомобільні компоненти, корпуси побутової електроніки, медичні одноразові матеріали та промислові пластикові деталі. Їх розміщення та кількість визначаються під час проектування прес-форми на основі геометрії деталі, товщини стінки та характеру усадки матеріалу.
Робочі характеристики включають точність вирівнювання, умови змащування та теплове розширення. У високотемпературному середовищі формування вибір матеріалу стає критичним, щоб запобігти розм’якшенню або вигину. Для абразивного або скляного пластику часто вказують виштовхувачі з обробленою поверхнею, щоб мінімізувати знос.
Рекомендується регулярний огляд і графік заміни, оскільки навіть незначні пошкодження поверхні можуть перенести дефекти на формовані деталі. Стандартизація дозволяє командам технічного обслуговування замінювати зношені штифти без значної повторної обробки, скорочуючи час простою.
Як вибираються стандартні виштовхувальні штифти для конкретної конструкції форми?
Вибір ґрунтується на плані порожнини, необхідному зусиллі виштовхування, типі матеріалу та робочій температурі форми. Інженери розраховують діаметр і кількість штифтів, щоб рівномірно розподілити зусилля та уникнути деформації деталей.
Як обробка поверхні впливає на продуктивність виштовхувача?
Тонша обробка поверхні зменшує тертя між штифтом і прес-формою, мінімізуючи знос і запобігаючи злипанням. Це безпосередньо сприяє плавнішим циклам викиду та подовженню терміну служби.
Як часто слід замінювати стандартні виштовхувачі?
Інтервали заміни залежать від обсягу виробництва, абразивності матеріалу та методів обслуговування. Для визначення придатності до експлуатації зазвичай використовується візуальний огляд на наявність слідів зносу, вигинів або зміни кольору.
З точки зору промисловості, майбутні тенденції розвитку стандартних виштовхувальних штифтів зосереджені на передових покриттях, матеріалах з вищою стійкістю до втоми та більш жорсткими допусками на розміри для підтримки дедалі складніших конструкцій форм і автоматизованих виробничих ліній.
Як визнаний учасник ланцюжка постачання компонентів інструменту,Luckyyearнадає стандартні виштовхувальні штифти, виготовлені відповідно до міжнародних стандартів, що забезпечує постійну якість і надійність застосування в різних вимогах до формування.
Щоб отримати додаткові технічні відомості, індивідуальні специфікації або підтримку закупівель щодо стандартних виштовхувачів,зв'яжіться з намизв’язатися зі спеціальною технічною командою для допомоги, орієнтованої на застосування.
