Що таке прецизійні дироколи з кульковим замком?

Точні кулясті удариє ключовими компонентами інструментів для штампування металу та виготовлення штампів, які використовують швидкозмінний механізм «кулькового замка» для швидкого вставлення та видалення. У цьому посібнику пояснюється, що це таке, як вони функціонують, де вони використовуються та як вибрати правильний тип для вашого виробничого процесу — з галузевим контекстом і прикладами для підтримки прийняття рішень.

Зміст

• Що таке прецизійні дироколи з кульковим замком?
• Як працюють кулакові удари?
• Навіщо використовувати точні дироколи з кульковим замком?
• Які типи кулькових ударів існують?
• Як вибрати правильний кулаковий удар?
• Часті запитання (FAQ)

Що таке прецизійні дироколи з кульковим замком?

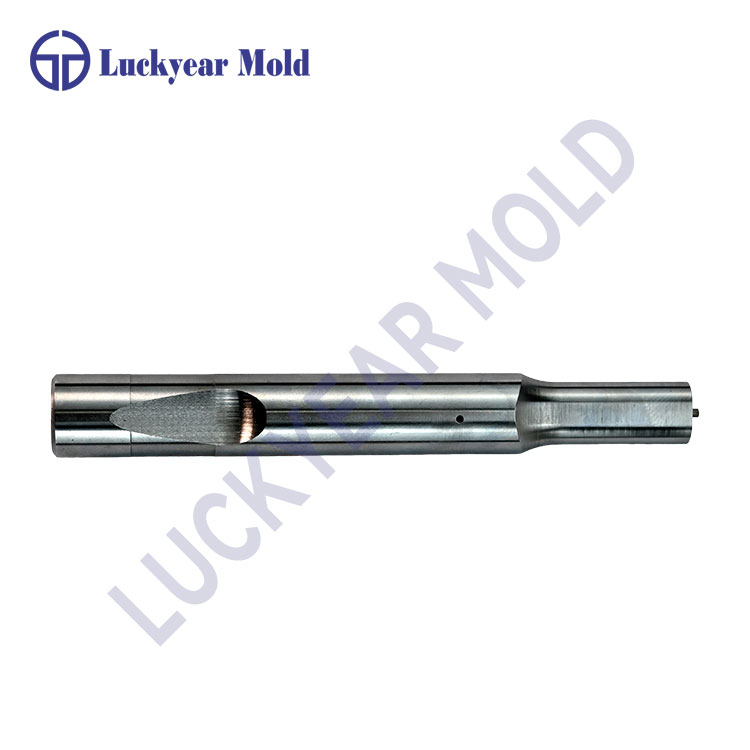

Прецизійні кулькові дироколи — це спеціалізовані інструменти для штампування металу, призначені для створення отворів або форм у листовому металі чи інших підкладках за допомогою швидкозмінного механізму на основі фіксуючої кульки. Вони виготовляються з високоякісних інструментальних сталей, таких як SKH51, SKD11 або еквівалентних матеріалів, і виготовляються з точними допусками для повторюваних характеристик у промислових інструментальних застосуваннях.

На відміну від стандартних пуансонів, які вдавлюються або забиваються в гніздо матриці з фіксованим кріпленням, пуансони Ball Lock «замикаються» в фіксаторі за допомогою невеликої сталевої кульки та канавки, що дозволяє швидко знімати та замінювати без демонтажу всієї системи матриці. Цей механізм значно скорочує час простою під час технічного обслуговування або заміни інструментів.

Як працюють кулакові удари?

Принцип роботи прецизійного дироколу Ball Lock Punch базується на його унікальній системі швидкої фіксації:

• Сферична кулька знаходиться в канавці на хвостовику пуансона.
• Куля зачіпається з відповідним поглибленням у фіксаторі пуансона.
• У встановленому стані кулька фіксує пуансон на місці, надійно утримуючи його під час штампування або формування.
• Спеціальний інструмент для розблокування від’єднує кульку, дозволяючи легко вийняти пуансон із фіксатора без демонтажу конструкції матриці.

Ця система відрізняється від традиційних пресових інструментів, які вимагають значного часу для демонтажу для заміни або регулювання компонентів інструменту.

Навіщо використовувати точні дироколи з кульковим замком?

Переваги використання Precision Ball Lock Punches особливо очевидні в середовищах середнього та великого виробництва:

Вигода	Пояснення
Швидка заміна	Механізм кульового блокування дозволяє швидко замінити пуансон без видалення матриці, скорочуючи час простою на технічне обслуговування.
Покращена точність	Виготовлено з високими допусками, що забезпечує постійну якість отвору та вирівнювання.
Універсальність	Доступний як для легкого, так і для важкого режиму роботи, з ежектором або без нього.
Зменшений час простою	Швидке видалення зношених або пошкоджених пуансонів прискорює цикли обслуговування.

Ці переваги роблять пуансони Ball Lock поширеними в автомобільній штамповці, виробництві приладів і промисловому виготовленні штампів, де час безвідмовної роботи та узгодженість деталей є критичними.

Які типи кулькових ударів існують?

Пуансони Precision Ball Lock доступні в різних конфігураціях залежно від потреб застосування:

• Легкі удари з кульковим замком– Підходить для м’яких матеріалів і помірної точності.
• Надміцні дироколи з кульковим замком– Використовується для більш товстих матеріалів і робіт з великим навантаженням.
• Ежекторні удари Ball Lock– Має вбудований виштовхувальний штифт для запобігання висмикуванню слимака.
• Вістря більше, ніж конструкції хвостовика– Дозволяйте наконечники пуансонів більше, ніж діаметр хвостовика для обмежених просторів матриці.

Як вибрати правильний кулаковий удар?

Вибір правильного дироколу Ball Lock Punch залежить від кількох факторів:

1. Товщина та твердість матеріалу– Важчі, твердіші матеріали часто потребують важких ударів; з більш м’яких, тонких матеріалів можна використовувати легкі фасони.
2. Обсяг виробництва– Великі обсяги виграють від конструкцій ежектора, які уникають проблем із слизняками.
3. Сумісність інструментів– Переконайтеся, що діаметр пуансона та системи фіксації відповідають стандартам машини (наприклад, стандартам ANSI).
4. Ремонтопридатність– Ball Lock забезпечує легкість обслуговування, коли потрібні швидкі зміни.

Часті запитання (FAQ)

З яких матеріалів виготовлені пуансони Precision Ball Lock?

Більшість прецизійних кулькових пуансонів виготовлено з високоякісних інструментальних сталей, таких як SKH51, SKD11 або еквівалентів. Ці матеріали забезпечують твердість і зносостійкість, необхідні для багаторазових операцій штампування.

Як механізм кульового блокування покращує час безвідмовної роботи інструментів?

Механізм кульового фіксатора дозволяє швидко вставляти та знімати пуансони з тримачів без демонтажу всієї матриці. Це прискорює обслуговування та скорочує час простою виробництва.

Чи можна використовувати пуансони Ball Lock з системами ежектора?

Так, існують пуансони Ball Lock, розроблені з інтегрованими ежекторами (часто їх називають виштовхувачами Ball Lock Ejector Punches), які допомагають запобігти висмикуванню кулі та підвищити продуктивність матриці в певних випадках.

У яких галузях промисловості зазвичай використовуються пробійники Ball Lock?

Пуансони з кульковим фіксатором широко використовуються в автомобільній промисловості, виробництві побутової техніки та промисловому виробництві штампів, де операції з листовим металом є частими і точність є важливою.

Чи стандартизовані удари Ball Lock?

Функція кульового замка відповідає таким стандартам, як ANSI B94.17, для належного зчеплення та безпеки, але точні розміри та профілі можуть відрізнятися залежно від виробника. Перевірка фіксаторів пуансона та датчиків на правильне розташування посадочних місць кульки допомагає запобігти проблемам.

Щоб отримати високоточні інструменти, подумайте про партнерство з такими лідерами галузі, якDongguan Luckyear Precision Mold Parts Co., Ltd.які спеціалізуються на компонентах прецизійного інструменту, включаючи пуансони з кульковим замком.
